　　壹 开篇

　　众所周知，上海歌略的RiskCloud作为目前国内知名较高的HAZOP分析LOPA定级SIL验算软件，得到了众多用户的好评。本文分别用RiskCloud和Exida exSILentia计算PFDAvg值，并作出比较，两款软件均采用Markov(马尔科夫模型)算法，随着RiskCloud的飞速版本更新，RiskCloud考虑的参数与exSILentia也接近。计算的结果也与exSILentia无限接近。

　　RiskCloud的表决方式不仅支持1oo1、1oo1D、1oo2、1oo2D、1oo3、1oo4、2oo3、2oo4、4oo4、5oo5、6oo6、7oo7、8oo8 等模式，考虑参数非常全面，属国内第一，还支持阀门PVST功能，而且还支持Diverse、MooN等模式。具体比较的类型如下图所示。

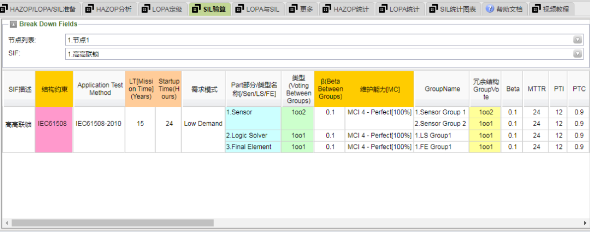

　　其中Mission Time、 Startup Time、 MTTR、 PTI、 PTC等参数如下RiskCloud切图所示。

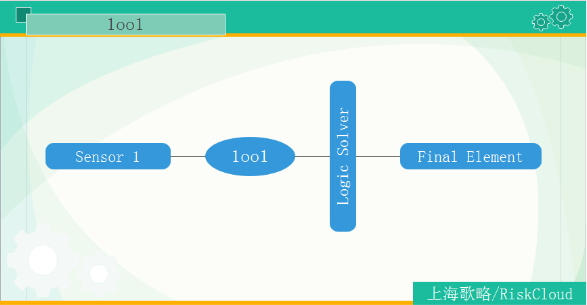

　　贰 1oo1

　　Sensor失效数据：λSD=0.λSU=99FIT，λDD=377FIT，λDU=45FIT。

　　对于1oo1.计算结果如下，其中在RiskCloud中计算的PFD=4.81E-4.在exSILentia中计算的PFD=4.82E-4.两者差值只有0.21%。

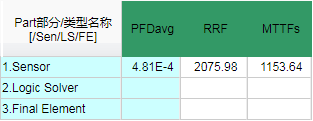

　　RiskCloud计算结果-->

　　<--exSILentia计算结果

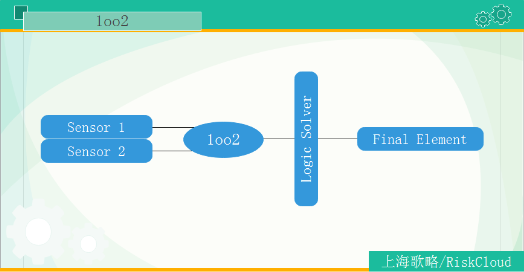

　　叁1oo2

　　Sensor失效数据：λSD=0.λSU=99FIT，λDD=377FIT，λDU=45FIT。

　　对于1oo2.计算结果如下，其中在RiskCloud中计算的PFD=4.85E-5.在exSILentia中计算的PFD=4.85E-5.两者差值≈0%。

　　RiskCloud计算结果-->

　　<--exSILentia计算结果

　　肆 2oo3

　　Sensor失效数据：λSD=0.λSU=99FIT，λDD=377FIT，λDU=45FIT。

　　对于2oo3.计算结果如下，其中在RiskCloud中计算的PFD=7.30E-5.在exSILentia中计算的PFD=7.31E-5.两者差值只有0.14%。

　　RiskCloud计算结果-->

　　<--exSILentia计算结果

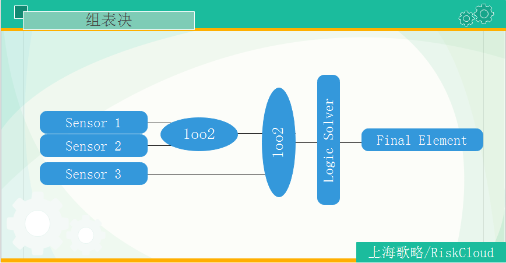

　　伍 组表决

　　组1：

　　Sensor失效数据：λSD=0.λSU=99FIT，λDD=377FIT，λDU=45FIT。

　　组2：

　　Sensor失效数据：λSD=0.λSU=84FIT，λDD=258FIT，λDU=32FIT。

　　对于组表决，计算结果如下，其中在RiskCloud中计算的PFD=4.86E-6.在exSILentia中计算的PFD=4.87E-6.两者差值只有0.21%。

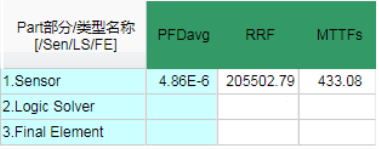

　　RiskCloud计算结果-->

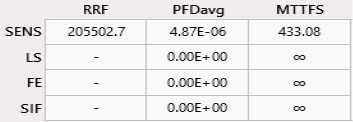

　　<--exSILentia计算结果

　　陆 MooN自定义

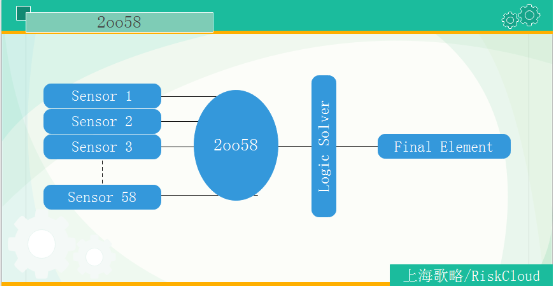

　　在火气FGS系统中，经常会有几十个探头进行表决。RiskCloud和exSILentia都支持MooN自定义表决类型，本文计算随机选取2oo58表决。

　　Sensor失效数据：λSD=208.λSU=78FIT，λDD=501FIT，λDU=72FIT。

　　对于2oo58表决，计算结果如下，其中在RiskCloud中计算的PFD=7.69E-5.在exSILentia中计算的PFD=7.70E-5.两者差值只有0.13%。

　　RiskCloud计算结果-->

　　<--exSILentia计算结果

　　柒总结

　　通过以上比较之后，我们发现RiskCloud和exSILentia计算出的PFDAvg结果无限接近，考虑的参数也很接近，基于Markov的验算结果不相上下。
