小米 9 官方拆解，解密大家关注的细节

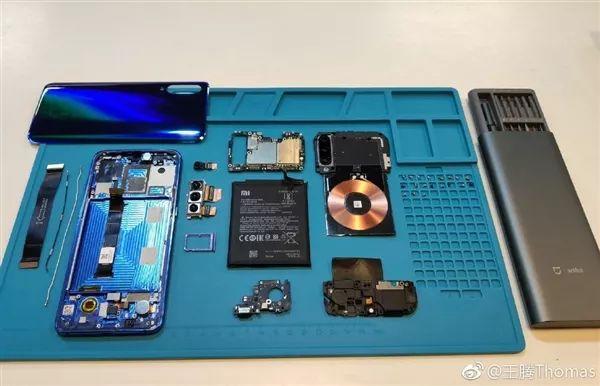

　　近日，小米在北京召开发布会，正式发布了其年度旗舰手机小米 9。其代号 “战斗天使”，号称好看又能打。2 月 24 日消息，小米公司产品总监王腾公开展示了小米 9 工程机的详细拆解图，接下来我们来通过这组图来一窥其机身结构设计，了解一下未能体现在外的小米 9 做工用料。

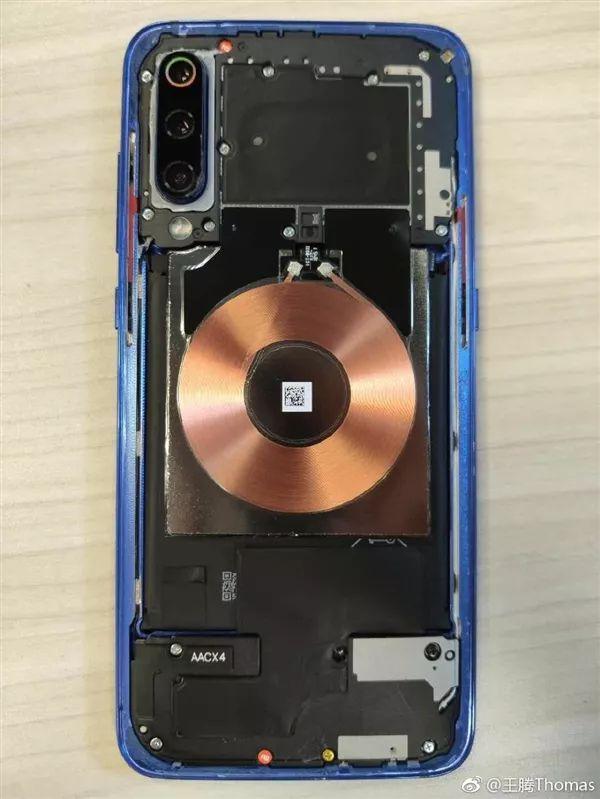

　　拆开后盖后，可以看到小米 9 的无线充电线圈和 NFC，其中 20w 的无线充电线圈被王腾本人大赞 “特别酷，一看就觉得很值钱!”。不过这硕大的无线充电圈也着实占据了机身内部相当大的空间。

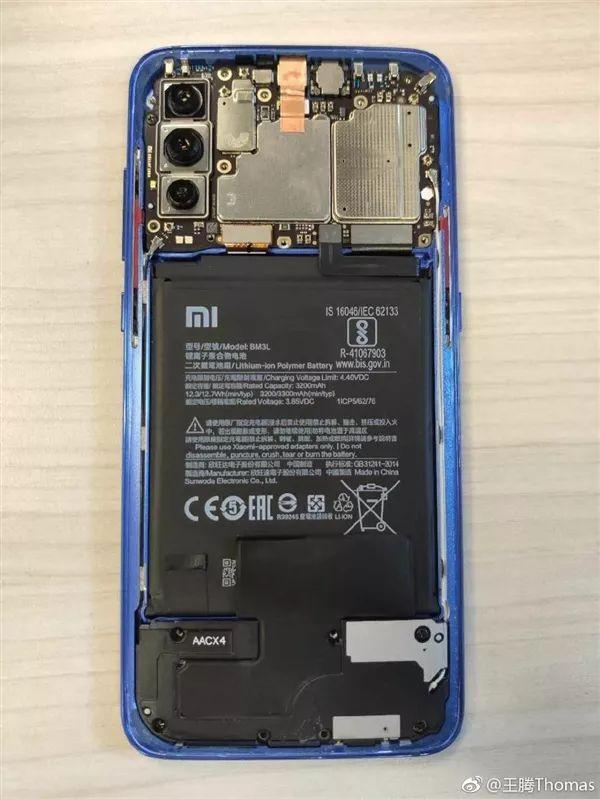

　　接下来，其将无线充电线圈拆掉，便看到了电池。通过电池上所附的相关信息，我们了解到小米 9 的电池是由欣旺达制造。

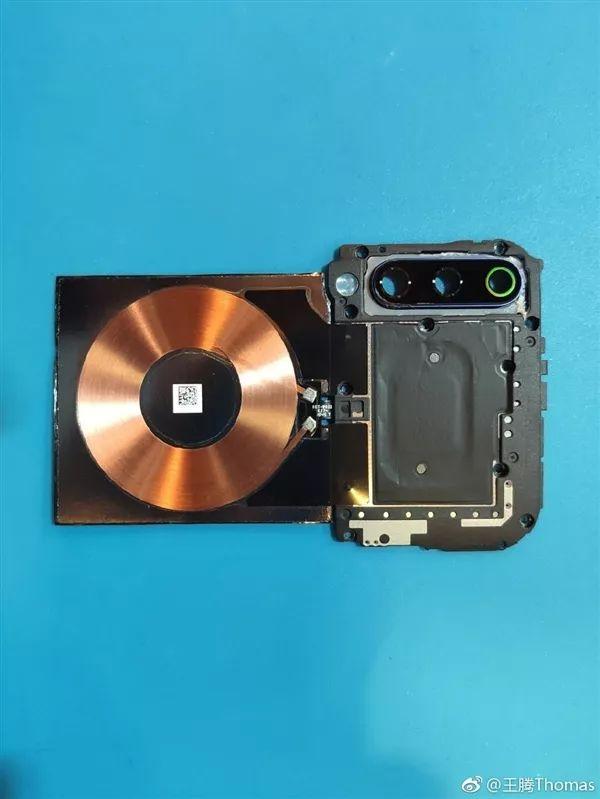

　　这是单独拆解下的 20w 无线充电线圈和 NFC 元器件。

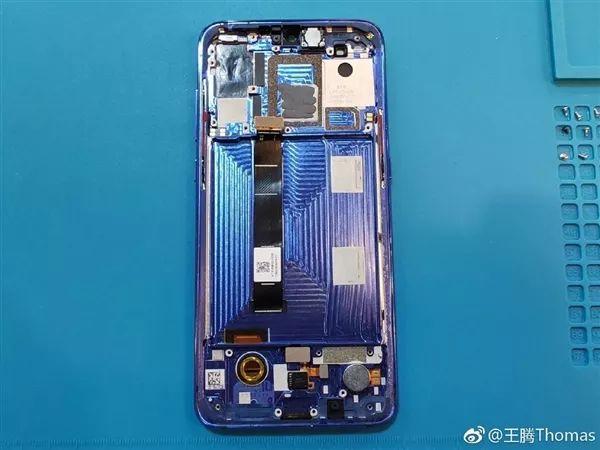

　　这里，已经将主板、电池、小板的中框取下。能看到全 CNC 的中框，上方中间可以看到散热凝胶，下方中间可以看到指纹识别模组，右边是一颗大尺寸 Z 轴线性马达。

　　这是小米 9 的主板背面，主要是射频和电源类器件。这里王腾称此部分器件其都做了 P2i 生活防水。公开资料显示 P2i 即表面涂上一层厚度以纳米计的聚合物，这层薄膜以分子形式附着在产品表面，密不可分。即使有液体流入到设备中，也不会对元件造成任何影响。

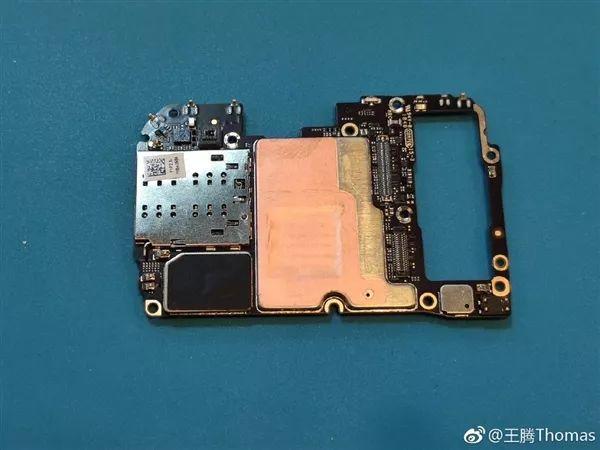

　　来看主板正面，是骁龙 855+memory 以及 sim 卡槽。

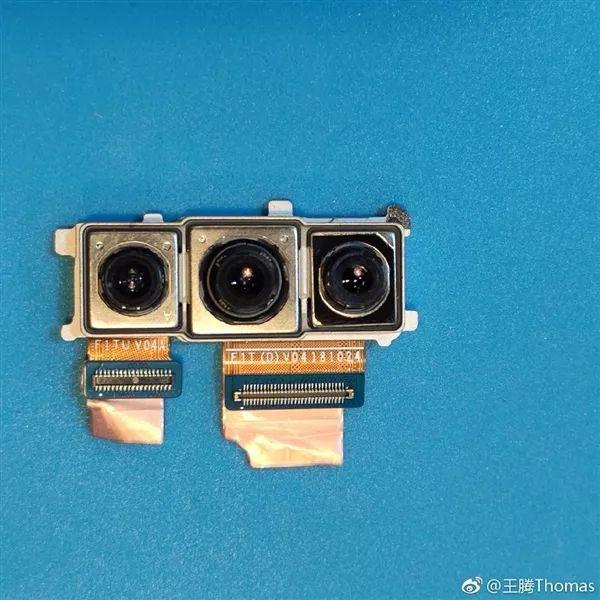

　　这里有三摄相机模组，可以看到 4800 万像素的主摄 IMX586 体积相当巨大。其像素尺寸 0.8um，1/2''感光面积，FOV 79°，F/1.75 光圈，6P 镜头，支持 4in1 实现 1200MP+1.6um 大像素。

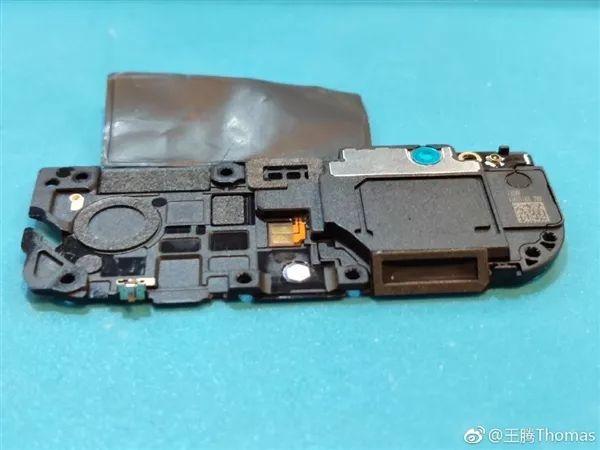

　　底部 1217 的扬声器，可以看到其体积很大，是此次小米 9 所升级的音质表现的保障。
